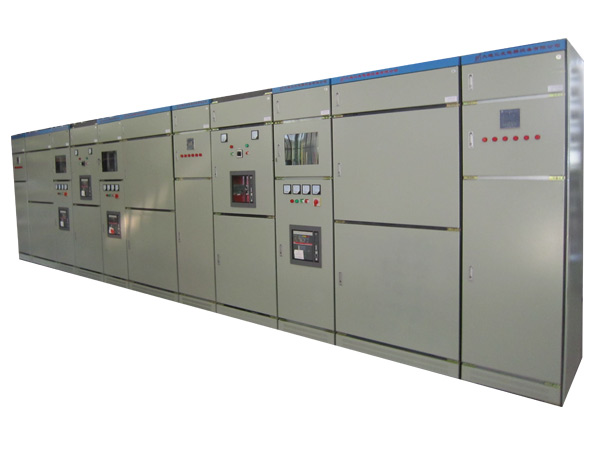

GGD
交流低压配电柜
◆用途
GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力，照明及配电设备的电能转换、分配与控制之用。
◆结构特点
GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，框架设计为自然通风形式，使柜内电器元件在运行中得到充分散热。柜体的顶盖在需要时可拆除，便于现场主母线的安装，柜顶的四角装有吊环便于起吊和装运。
◆主要基数参数
| 型号 |
额定电压（V） |
额定电流（A） |
额定短路开断电流（kA） |
额定短时耐受电流（kA） |
额定峰值耐受电流（kA） |
|
GGD1 |
380 |
A1000 |
15 |
15 |
30 |
|
B600(630) |
|
C400 |
|
GGD2 |
380 |
A1500(1600) |
30 |
30 |
63 |
|
B1000 |
|
C |
|
GGD3 |
380 |
A3150 |
50 |
50 |
105 |
|
B2500 |
|
C2000 |
