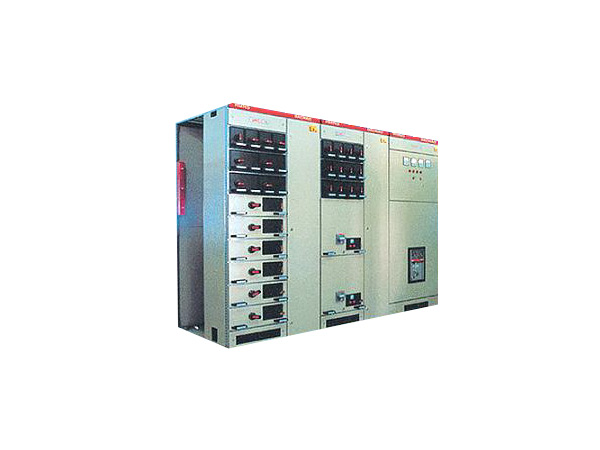

MNS
低压抽出式开关柜
◆用途
MNS系统适用于发电厂、变电站、石油化工、冶金轧钢厂、轻工纺织等厂矿企业和住宅小区、高层建筑等场所，作为交流50—60Hz、额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。
◆结构特点
1、装置的柜架结构由C型型材装置组成。C型型材是以E=25mm为模数安装孔的钢板弯制而成，全部柜架及内层隔板都作镀锌钝化处理。
2、装置的设计和所采用的材料均能最大程度防止故障电弧发生，一旦发生故障电弧，能在短时间内熄灭。
3、装置所选用的塑胶材料不含CFC或卤素，它具有阻燃和自熄灭的特征。
◆主要基数参数
| 序号 |
标准 |
通过型式试验的组装式开关柜（TTA） |
IEC439.1-1992;GB7251.1-1997 |
|
1 |
电
气
参
数 |
额定绝缘电压Ui |
交流1000V，直流1500V |
|
2 |
额定工作电压Ue |
交流690V，直流750V |
|
3 |
额定脉冲耐受电压Uimp |
8kV |
|
4 |
过电压等级 |
III |
|
5 |
污染等级 |
3 |
|
6 |
额定频率 |
至60A |
|
7 |
水平主母线额定电流 |
至5500Hz |
|
8 |
水平主母线额定峰值耐受电流Ipk |
至250kA |
|
9 |
水平主母线额定短时耐受电流Icw |
至100kA |
|
10 |
分支母线额定电流Ie |
至1200A |
