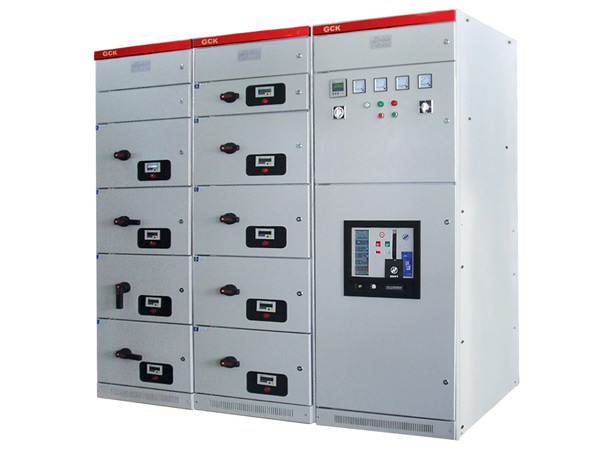

GCK
低压抽出式开关柜
◆用途
GCK系统适用于发电厂、石油化工、冶金、轻工纺织、港口码头、大楼宾馆等场所作为并流三相四线或五线制、电压380V、频率50Hz电力系统的配电和电动机控制之用。
◆结构特点
1、装置的柜架结构是由C型型材装置配组成。柜体的模数为E=25mm，同时采用自攻螺钉
连接，全部柜架及内层隔板都做镀锌钝化处理。
2、馈电柜可灵活地根据所需要的各种线路单元方案进行任意组合，且一旦发生故障，可以在很短时间内将单元抽出，换上备用单元继续使用，相同单元可在任一柜上互换。
3、指示仪表、按钮、控制开关和指示灯等成组的装在控制板上，该控制板安装在各自单元的正面，随单元一起插入或抽出。
◆主要基数参数
|
序号 |
名称 |
单位 |
参数 |
|
1 |
额定绝缘电压 |
V |
660 |
|
2 |
额定工作电压 |
V |
380 |
|
3 |
辅助电路额定工作电压 |
V |
交流380、220 |
|
4 |
主母线额定电流 |
A |
1000、1250、1600、2000、2500、4000 |
|
5 |
主母线额定短时耐受电流 |
KA/s |
50 |
|
6 |
主母线额定峰值耐受电流 |
KA |
105 |
|
7 |
分支母线额定电流 |
A |
1000 |
|
8 |
分支母线额定短时耐受电流 |
KA/s |
50 |
|
9 |
分支母线额定峰值耐受电流 |
KA/s |
105 |
|
10 |
外壳防护等级 |
|
IP30、IP40 |
